应用

• 在电力系统二次侧对电流实现隔离变换，为测控装置提供幅相特性线性相关、电平适中且易于传变的电压信号。

• 能有效抑制电快速瞬变脉冲群信号干扰；
• 原、副边绕组之间及绕组与屏蔽之间可靠绝缘；
• 线形良好：5%-120% (甚至更大范围)之间误差非线形度不大于0.1%；
• 产品一致性好。

电气规范

• 型号：LXLQ
• 额定输入电流：1A或5A
• 额定输出电压：0.707-7.07V（根据客户要求）

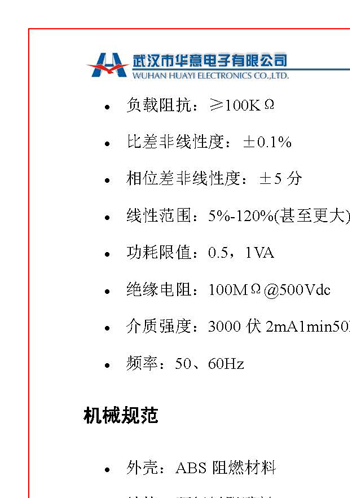

• 负载阻抗：≥100KΩ
• 比差非线性度：±0.1%
• 相位差非线性度：±5分
• 线性范围：5%-120% (甚至更大)
• 功耗限值：0.5，1VA
• 绝缘电阻：100MΩ @ 500 Vdc
• 介质强度：3000伏 2mA 1min 50Hz
• 频率：50、60Hz

• 外壳：ABS阻燃材料

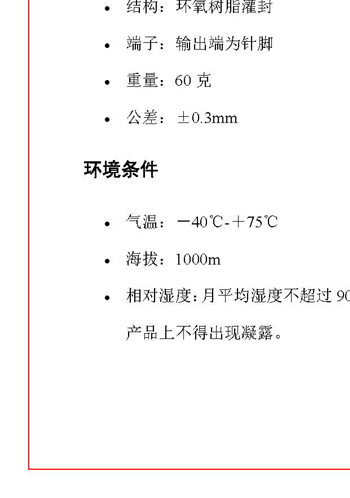

• 结构：环氧树脂灌封

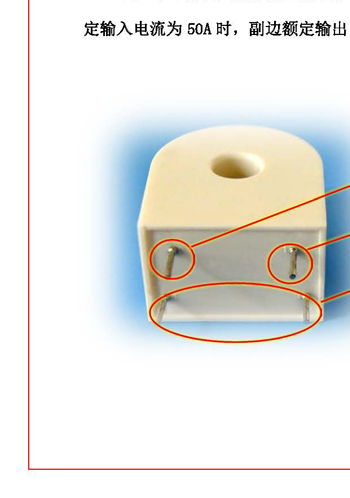

• 端子：输入端为导线，输出端为针脚
• 重量：60克
• 公差：±0.3mm

• 气温：－40℃-＋75℃
• 海拔：1000m

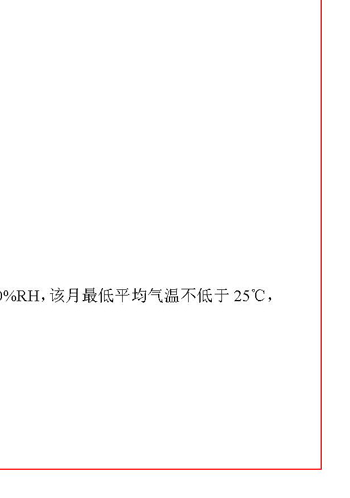

• 相对湿度：月平均湿度不超过90%RH，该月最低平均气温不低于25℃，产品上不得出现凝露。

• 原边输入端为白色耐高温被服电缆，截面积0.75-1.5mm²，长度根据客户要求制作；

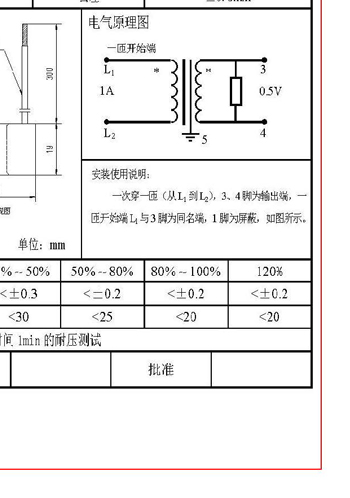

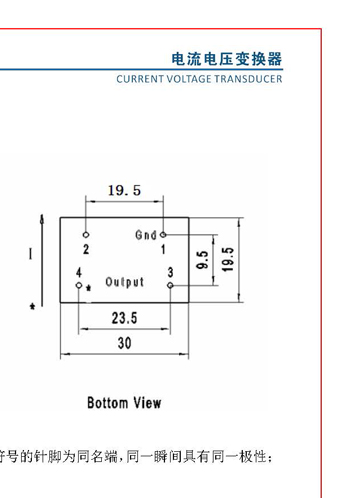

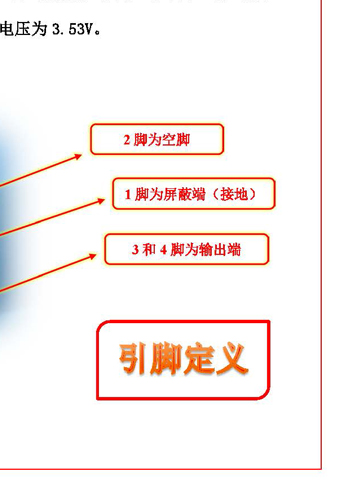

• 3、4脚为输出端，0脚为屏蔽端；1、2脚为空脚，起增加固接强度作用；

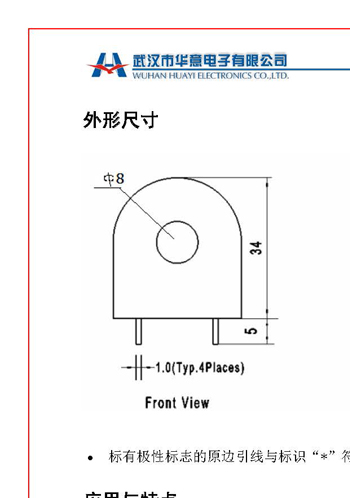

• 标有极性标志的原边引线与标识“*”符号的针脚为同名端，同一瞬间具有同一极性；
• 0脚（屏蔽端）接地。
